肌骨超聲(musculoskeletal ultrasound，MSUS)技術是通過高頻超聲(3~17Hz)掃描提供優異的臨床圖像，以清晰顯示肌肉等軟組織層次關系及其內部機構來診斷肌肉骨骼系統疾病的新型超聲檢查技術。通過肌骨超聲，醫生可以分辨毫米級以下動態的這些組織結構肌肉、肌腱、韌帶、關節囊、關節面及周圍神經等淺表軟的毗鄰關系、形態大小、結構紋理、血流分布，從而獲取這些組織器官的解剖變異、炎癥、退行性病以及創傷等病變的全方位信息，從而對疾病進行精準評估。

虛線

肌骨超聲在類風濕性關節炎上臨床應用：

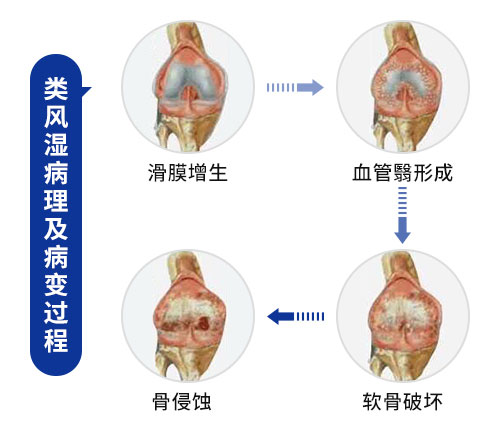

RA 是一種以侵犯關節滑膜為主要表現的多系統性自身免疫性疾病，臨床上表現為多發性、對稱性的關節腫脹、疼痛、活動受限，晚期可出現關節畸形和功能障礙。同時，RA 也是一種致殘性的疾病，有研究表明，近50%的患者于病初2年內出現關節間隙變窄和/或骨侵蝕、骨破壞，但如能早期給予干預性治療可以降低骨破壞。因此，RA的早期診斷是RA治療、避免致殘的關鍵。

在RA的傳統診斷上，通常把血清類風濕因子及X線片改變作為依據，但近20年來已積累的大量醫學資料普遍反映，這兩項標準無助于RA的早期診斷。RA 病人的類風濕因子陽性率為50%-90%，所以出現類風濕因子陽性時，只能提示需進一步檢查，不能由此確診RA;X 線常常在關節破壞發病長達12月以后才能顯示出相應的表現，而此時，部分活動性 RA 病人己發展為不可逆的關節破壞。

的歐洲抗風濕性聯盟ACR/ EULAR2009關于類風濕性關節炎的診斷標準更加側重于于類風濕的早期診斷，其中滑膜炎的確診是4項構成條件之一，強調了滑膜炎癥在類風濕性關節炎診斷中的地位。近十年來，肌骨超聲在RA疾病診斷中取得了長足的進展，研究表明肌骨超聲對類風濕滑膜炎癥檢出、早期軟組織受損監測具有較高的特異度和敏感性。肌骨超聲影像能清晰地顯示關節腔滑膜增生形態、關節腔積液量多少和距體表的距離、滑膜的血流信號活動、軟組織損傷及骨侵蝕程度，對RA早期確診意義重大。

虛線

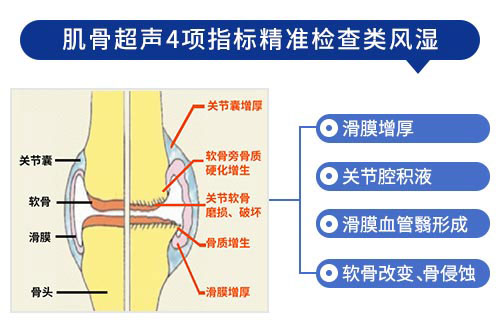

肌骨超聲技術MSUS——類風濕可視化影像學檢查“金標準”

1、動態觀察滑膜血流信號，早期監測RA活動

肌骨超聲血流成像可清晰反映滑膜的血流情況，觀測滑膜周邊及內部異常血流信號的增多、血管翳增生程度，以及呈現出點狀、星點狀或枝狀的不同形態，做到在RA的早期發現異常圖像變化。通過對圖像中血流信號的多少及區域范圍進行評分，以此來輔助判斷RA的活動程度。

•
•
•

•

  Ⅰ級血流

  滑膜內異常血流信號：少量點狀血流信號

•

  Ⅱ級血流

  滑膜內異常血流信號：較多點狀，短線狀血流信號

•

  Ⅲ級血流

  滑膜內異常血流信號：豐富的網狀及樹狀血流信號

2、清晰顯示滑膜異常形態，定量評估RA炎性

類風濕性關節炎以滑膜炎為基本病理改變，超聲可觀測到關節暗區的范圍及厚度，判斷有無滑膜增厚、顯示不同程度的滑膜均勻或不均勻增厚，分辨滑膜呈絨毛狀、團狀或結節狀結構向關節腔突起的形態。通過對滑膜厚度、水腫、炎性細胞浸潤狀況的分級、定量評估RA關節內滑膜的炎性程度。

•
•
•

•

  Ⅰ級滑膜增生

  輕度滑膜增生，不超過骨面點連線

•

  Ⅱ級滑膜增生

  滑膜增生超過骨面點連線，呈絨毛狀，但不越過骨干

•

  Ⅲ級滑膜增生

  滑膜增生超過骨面點連線，呈團塊狀延伸超過一側骨干

3、準確判斷關節積液增加，精準判定RA嚴重程度

類風濕關節滑膜炎癥會導致滑液滲出不斷增多，形成關節腔積液。肌骨超聲少可發現1ml的積液，能對關節腔積液量及位置準確定位，通過檢測判定關節腔內液性邊界清楚的無回聲區、細點狀回聲或細微的低回聲條紋，判斷其寬度和深度衡量積液量的多少，進而評估RA的嚴重程度。

•
•
•

•

  Ⅰ級微量積液

  滑膜囊內見前后徑3.55mm液性暗區，呈橢圓形

•

  Ⅱ級較多量積液

  暗區內有團狀高回聲，可見深度達6.46mm液性暗區

•

  Ⅲ級大量積液

  關節囊擴張，可見大范圍液性暗區，髕上囊積液深度達11.2mm

4、具備軟組織超高分辨率 區分關節受損層級

肌骨超聲通過平面成像能力發現RA關節軟骨微小病變，早期就能準確反映出軟骨下骨質線回聲增高程度，關節軟骨表面是否毛糙模糊凹凸不平、形態是否規則、有無明顯隆起或缺損形成，判斷早期RA軟組織改變及RA骨質受損狀況。

•
•
•

•

  Ⅰ級
  骨表面欠平整

  骨關節面邊緣不整齊、模糊，形成不規則間隙

•

  Ⅱ級
  骨質中斷或缺失

  骨表面出現弧形條狀低回聲，軟骨表面不規則變薄、缺損形成

•

  Ⅲ級
  骨表面凹凸不平

  骨表面缺損融合成廣泛的骨質破壞、侵蝕

肌骨超聲在RA早期的診斷發方面具有獨特優勢，在RA治療療效監測中起著同樣重要的作用。臨床上，肌骨超聲可通過對治療過程中滑膜厚度變化、血流分級改變、關節腔積液增減的檢測來評估病情活動程度，有利于判斷臨床療效和制定下一步治療方案。

國內外大量的實驗研究均表明，肌骨超聲技術可以幫助臨床醫生客觀的評價關節炎癥的存在，成為類風濕診治過程中的一雙慧眼，對類風濕早期診斷和快速判斷治療效果起到了非常重要的作用。

虛線

肌骨超聲檢測類風濕性關節炎四大優勢：

1、實時動態精準影像。高頻超聲通過輕微被動或主動關節活動的動態檢查定位關節囊，以高分辨率顯像清晰顯示關節病變，早期即可反映病情。

2、無創無痛、操作安全便捷。MSUS無明確禁忌癥，無放射性損傷，檢查無創無痛苦，實現了安全便捷操作，可以在床旁、手術室、急診室實時動態檢測，檢查時可同時進行醫患之間的互動與交流，極大的提高了對治療的全方位實時治療情況跟蹤，易于康復。

3、可視化檢查。高性能探頭發射超聲波束并接收散射的回波，組織增強成像和XView算法處理等成像技術，提供優異的高分辨率影像。全程處于“可視化”操作狀態下，對患者病情做出準確評估，同時對處于康復過程中的患者也能進行實時有效的監測。

4、實現多關節部位同步檢查。MSUS可一次對多個關節進行檢查，能迅速獲得結果，對于多關節病變省時而高效;而且MSUS易于雙側關節對比檢查，便于發現某些細微的病變。

虛線

附：肌骨超聲發展歷程：

20世紀90年代，意大利醫學家在一項針對運動員膝關節慢性肌腱創傷的研究中發現，肌骨超聲可反映出關節周圍血流信號的增加、滑膜增厚和骨膜下水腫的狀況，自此肌骨超聲在關節炎癥的檢查上開始受到意大利醫學界關注。隨后，意大利風濕病學學會聯合佛羅倫薩大學醫學院在全球范圍內率先將肌骨超聲診斷風濕關節病臨床價值研究納入科研項目。經過數百項實驗室研究，肌骨超聲被證實在不同類型風濕關節病早期炎癥篩查和軟組織分辨力上顯示出自身獨特的優勢。肌骨超聲可提供其他影像學、常規創傷性檢查等無法得到的重要診斷信息，為風濕關節病精細化診斷開拓了一條全新的途徑。意大利成為全球?qū)⒓」浅�聲技術納入風濕關節病臨床必要檢查的國家。隨著該技術在風濕關節病檢查領域優勢的不斷拓展，全球一些發達歐美國家，如英國、德國、美國等陸續正式將肌骨超聲納入風濕科常規檢查。肌骨超聲技術的成熟應用，已成為當今國際風濕關節病診療領域權威性的可視化關節影像學檢測“金標準”。

•
•
•
•
•
•
•
•

• 1972年



  Mcdonald等利用超聲診斷技術鑒別腘窩囊腫和小腿靜脈血栓，標志著MSUS正式走上臨床醫學舞臺。歐美大批醫學醫生開始投入到肌肉骨骼關節相關學科的臨床研究中。

• 20世紀90年代



  意大利風濕病學學會聯合佛羅倫薩大學醫學院在全球范圍內率先將肌骨超聲診斷風濕關節病臨床價值研究納入科研項目。經過數百項實驗室研究，MSUS被循證醫學證實可提供其他影像學、常規創傷性檢查等無法得到的重要診斷信息，意大利成為全球?qū)⒓」浅�聲技術納入風濕關節病臨床必要檢查的國家。

• 1998年



  以英國利茲大學風濕關節病和肌肉骨骼醫學中心為主要發起機構，歐美多國研究中心在MSUS在風濕關節病臨床診斷的方向科研立項并得以臨床結果認證。

• 2002年



  歐洲抗風濕病聯盟（EULAR/ACR）指南中將MSUS推薦作為RA診斷和療效評估的影像學手段，標志著MSUS在關節病診治中的重要作用已被臨床廣泛接受和認可。歐美一些發達國家自此開始將肌骨超聲應用于風濕關節病常規檢查。

• 2009年



  北京大學醫院國內將肌骨超聲技術應用于炎性骨關節病臨床診斷，作為國內開始MSUS超聲檢查的風濕科，科室醫生多次參加國際肌骨超聲應用研討會、歐洲抗風濕病聯盟（EULAR）年會的肌骨超聲標準化培訓等，填補了我國風濕關節病影像學精準檢測的醫學空白，帶動我國肌骨超聲技術水平整體與國際接軌。

• 2015年



  中國超聲醫學工程學會肌骨超聲專委會的大力推動下，肌骨超聲全面涉及到骨科、康復醫學、疼痛醫學、風濕免疫、中醫學等等交叉學科，拓寬超聲的應用范圍，使得肌骨超聲在各臨床學科充分應用。

• 2017年



  全國肌骨超聲應用協作組培訓基地成立，代表著國內多家三甲醫院風濕科應用肌骨超聲技術診斷風濕關節病水平非常成熟，自此，肌骨超聲開始面向全國推廣。

• 2018年



  貴陽強直醫院率先從意大利引進歐美新一代MSUS肌骨超聲技術，并獲得該儀器檢測在西南地區的臨床應用與操作醫生的授權資格，預示著我院在風濕關節病的高水平精準診斷領域已于國際接軌，處于國內領先地位，肌骨超聲的引進必將大力推動西南地區風濕關節病可視化精細化診斷技術的全面發展。
